Строительство в сейсмоактивных зонах: какое соединение арматуры выбрать и почему это принципиально
Сейсмические нагрузки – это не просто очередное воздействие на здание. В районах с повышенной сейсмикой они во много раз увеличивают вероятность повреждения конструкций, и особенно уязвимыми оказываются именно места стыковки арматуры. От выбранного способа соединения напрямую зависят пластичность, прочность и умение здания переносить подвижки грунта, не теряя несущей способности.
На практике применяют несколько способов стыковки арматуры: нахлёст, сварку со скобой-накладкой и муфтовые соединения. Разберём, какие опасности несут первые два варианта при сейсмике и почему механические муфты при грамотном проектировании могут оказаться более удачным решением.
Соединение внахлёст: неочевидные угрозы
При таком способе стержни перекрывают друг друга на определённую длину, а усилия передаются за счёт сцепления арматуры с бетоном. Подобное решение способно увеличить расход металла и создать локальное скопление стержней, что усложняет укладку и уплотнение бетонной смеси.

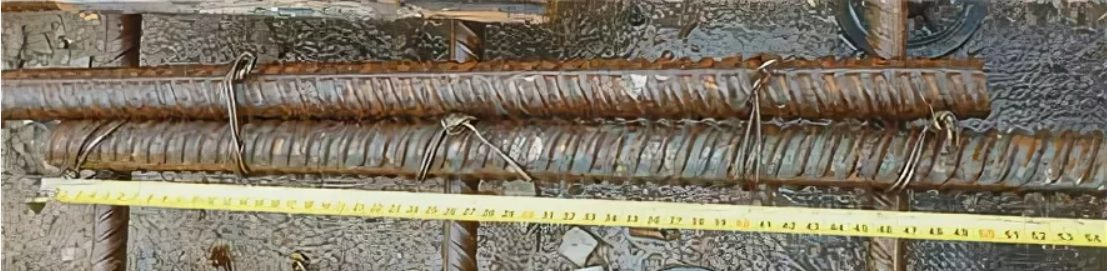

Рис. 1. Соединение арматуры внахлёст
- Падение надёжности при циклических нагрузках. При повторяющихся знакопеременных воздействиях сцепление арматуры с бетоном может нарушаться, особенно если длина анкеровки недостаточна или требования проекта не соблюдены.
- Опасность проскальзывания стержней. При просчётах, слишком тонком защитном слое или плохом уплотнении бетона передача усилий может ухудшиться.
- Перегруженность узлов. Нахлёсты увеличивают количество стали в одном сечении, что затрудняет бетонирование и контроль качества.
Сварка со скобой-накладкой: слабые места
Здесь стержни соединяют металлической накладкой или скобой, приваренной к арматуре. Надёжность зависит от марки стали, свариваемости арматуры, технологии сварки и качества швов. В сейсмических условиях особенно важно, чтобы узел выдерживал многократные циклы деформаций.

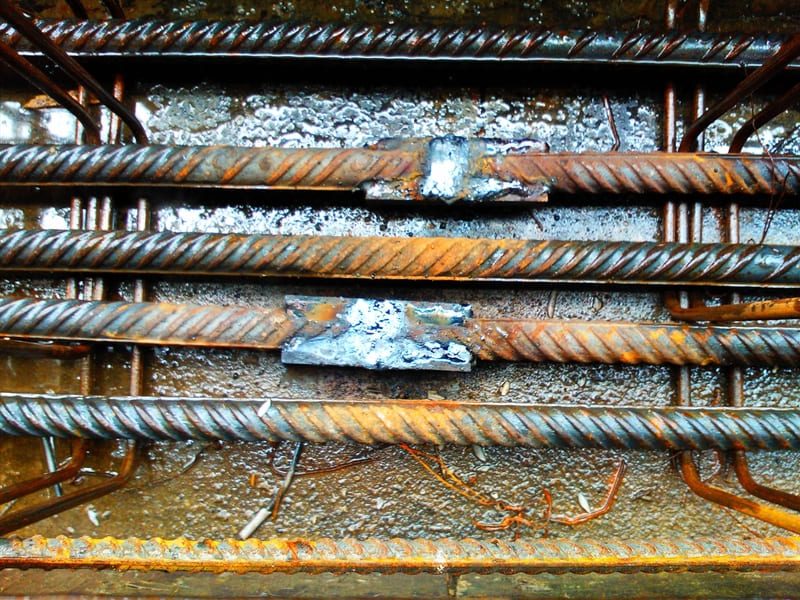

Рис. 2. Сварное соединение арматуры со скобой-накладкой
Главные риски сварного соединения
- Концентрация напряжений. В зоне шва и термического влияния свойства металла могут меняться; при циклических нагрузках это требует особого внимания.
- Дефекты сварки. Непровары, поры, трещины и прочие изъяны снижают надёжность соединения. Чтобы их избежать, нужны квалифицированные специалисты и контроль.
- Зависимость от условий монтажа. Погода, доступ к узлу, подготовка поверхности и соблюдение технологии влияют на повторяемость качества.
- Сложность контроля. Для подтверждения качества могут понадобиться дополнительные процедуры и документация по сварочным работам.
Почему муфтовые соединения уместны в сейсмоактивных районах
Муфтовые соединения передают усилия между стержнями через специальную механическую деталь. В зависимости от системы применяют резьбовые или обжимные муфты. Их характеристики должны быть подтверждены испытаниями и отвечать проектным требованиям для конкретного класса арматуры и расчётной схемы.

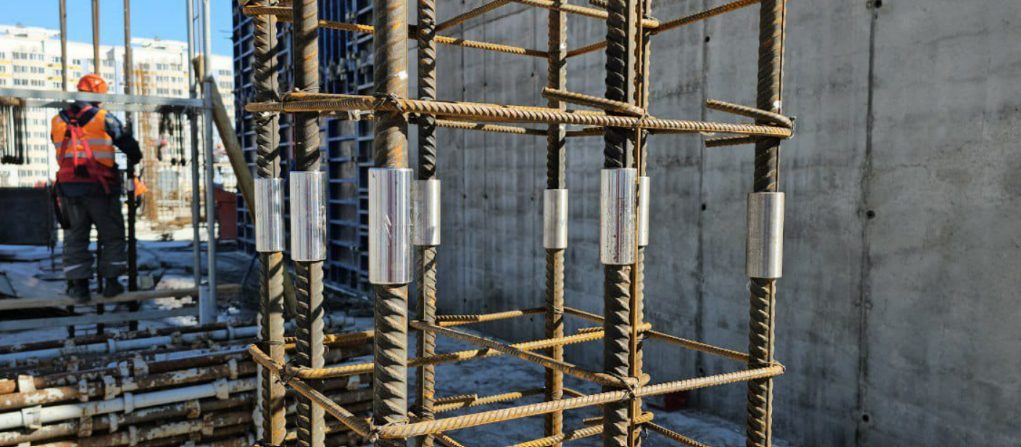

Рис. 3. Муфтовое соединение арматуры
- Прочность и передача усилий. Правильно подобранная и смонтированная муфта позволяет передавать усилия между стержнями без длинного нахлёста.
- Сохранение пластичности при подтверждённых характеристиках. Для сейсмических конструкций важно выбирать систему, испытанную на нужную прочность, деформативность и циклическую работу.
- Меньше скоплений арматуры. Компактный узел может облегчить размещение стержней и укладку бетонной смеси.
- Контролируемый монтаж. При соблюдении инструкции производителя качество соединения проще проверять по установленным критериям, чем оценивать сварной шов только визуально.
- Снижение трудоёмкости на площадке. Муфтовая технология может уменьшить объём сварочных работ и ускорить сборку арматурного каркаса.
На что обратить внимание в проекте
Сама муфта ещё не гарантирует сейсмостойкость. Нужно подтвердить, что соединение соответствует действующим нормативным требованиям, проектным усилиям и ожидаемым деформациям; проверить совместимость с классом и диаметром арматуры; соблюдать технологию монтажа и требования к контролю. Для каждого объекта окончательное решение принимает проектировщик с учётом расчётной схемы и нормативной документации.
Вывод
В сейсмоактивных районах выбор арматурного соединения – часть общей стратегии обеспечения надёжности здания. Нахлёсты могут повышать загруженность узлов, а сварные соединения требуют строгого контроля технологии и качества. Муфтовые соединения позволяют сделать узлы компактнее и обеспечить предсказуемую передачу усилий при условии правильного подбора, подтверждённых характеристик и качественного монтажа.
Готовя проект, стоит оценивать не только стоимость соединения, но и его работу при циклических нагрузках, удобство контроля и соответствие требованиям конкретного объекта.
